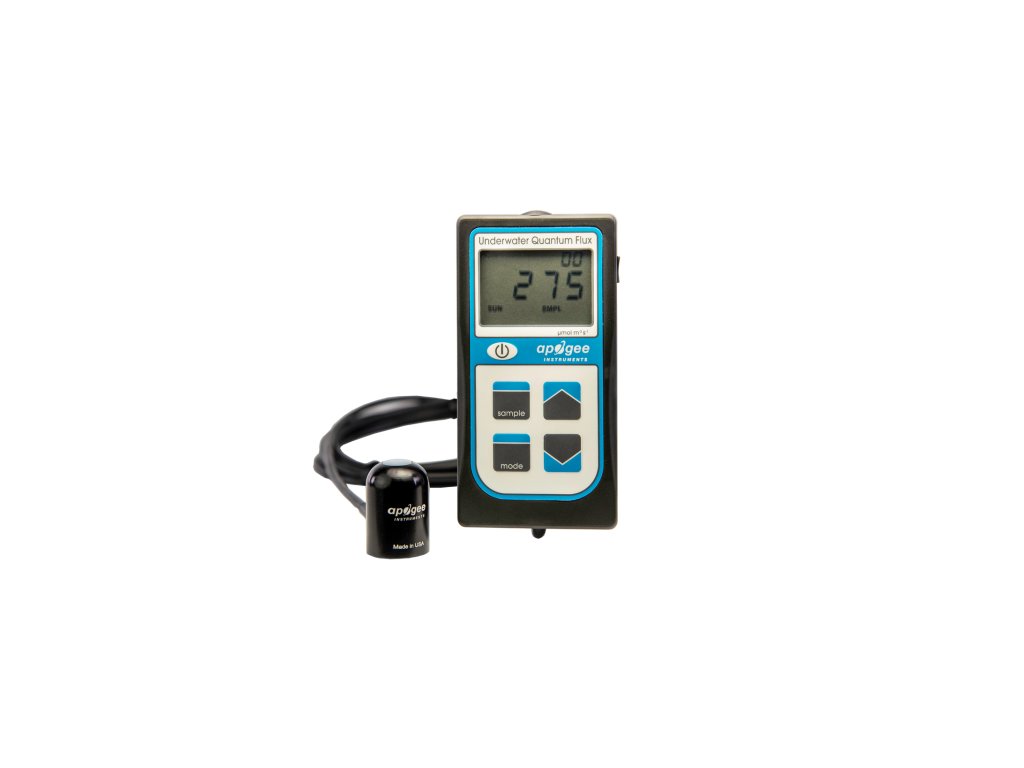

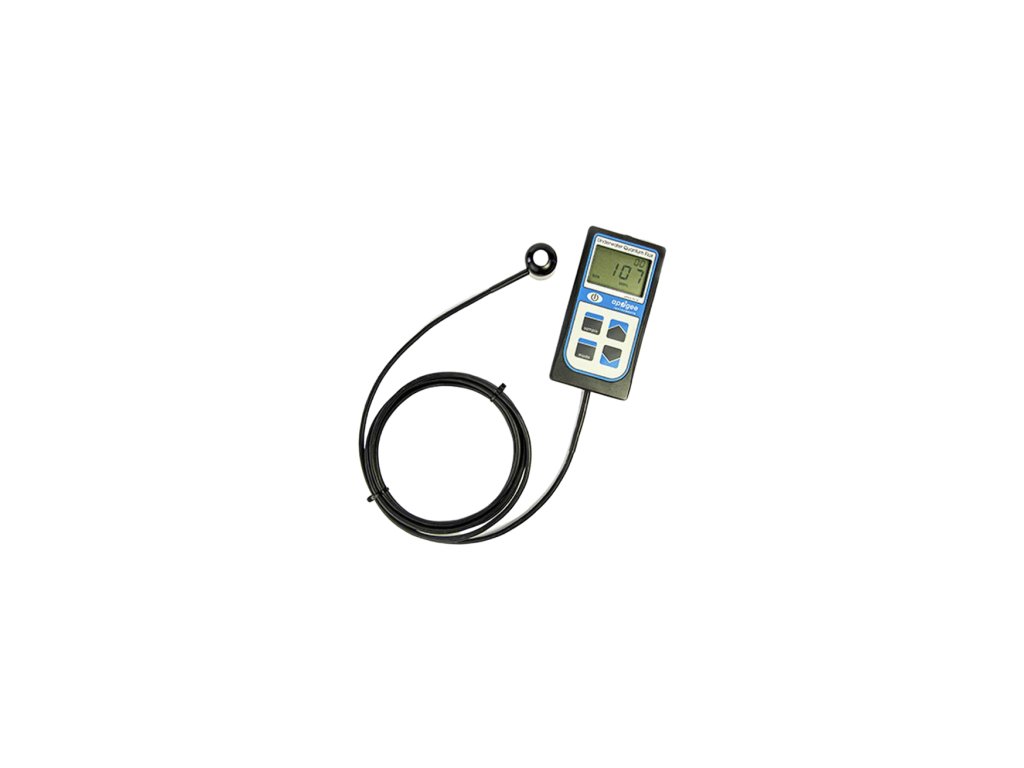

Podvodný PAR meter Apogee MQ

Podrobný popis

Ako to funguje

PAR (fotosynteticky aktívne žiarenie) je zdroj energie potrebný na fotosyntézu, produkovaný fotónmi v rozsahu vlnových dĺžok 400 až 700 nm. Zdroj energie, PAR, je vyjadrený v jednotkách PPFD (Photosyntetic Photon Flux Density), μmol m-2 s-1. PAR možno merať zo slnečného svetla aj zo zdrojov elektrického svetla, aby sa zabezpečilo, že koraly dostanú správne svetlo alebo fotóny pre optimálne zdravie. Požiadavky PAR koralov sa značne líšia v dôsledku rôznych hĺbok a vodných podmienok, v ktorých sa prirodzene vyskytujú. Informácie o špecifických požiadavkách na koralové PAR môžete získať požiadaním profesionálneho akvaristu zapojeného do miestneho útesového klubu a prostredníctvom článkov ako Fotosyntéza a fotoadaptácia od Sanjay Joshi. Podvodné kvantové/PAR metre a senzory Apogee presne merajú hladiny PAR v akváriu, aby lepšie porozumeli osvetleniu akvária.

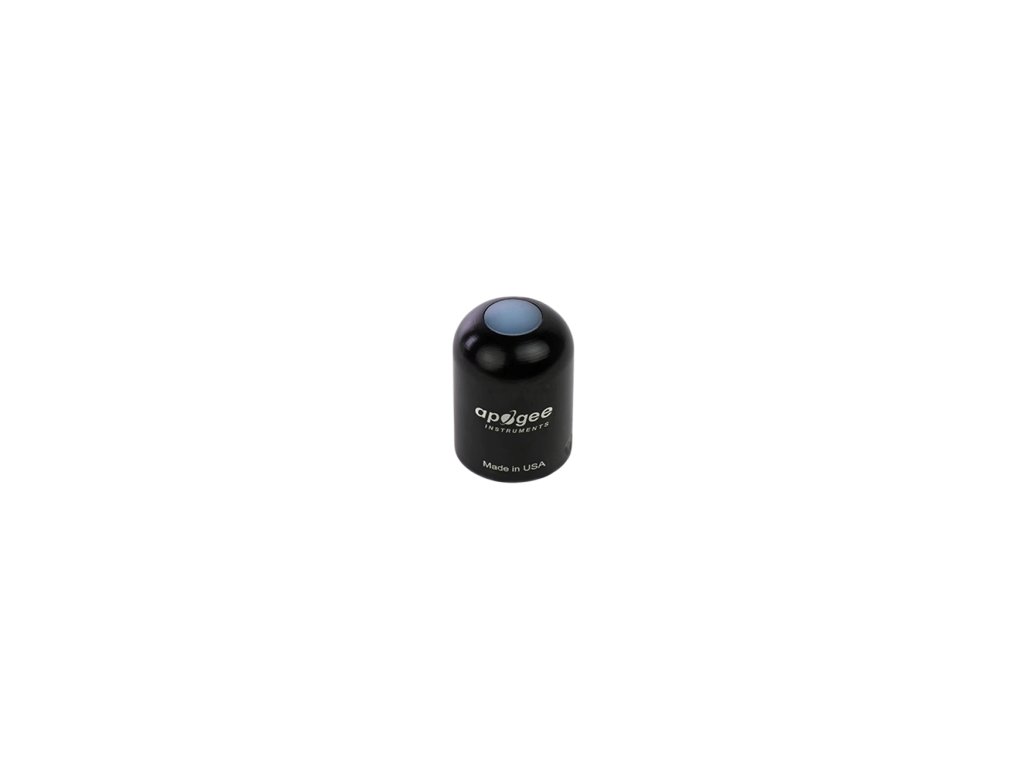

Plnospektrálny snímač

Obsahuje vylepšený detektor merania, ktorý poskytuje vynikajúce merania pri všetkých svetelných zdrojoch, vrátane LED, hneď po vybalení. Plnospektrálny kvantový senzor má spektrálny rozsah 389 až 692 nm ± 5 nm Senzor je dostupný s ručným meračom s digitálnym displejom ( MQ-510 ), s USB prenosom a vlastným softvérom ( SQ-520 ) a s viacerými analógovými výstupmi pre použitie s datalogerom alebo voltmetrom.

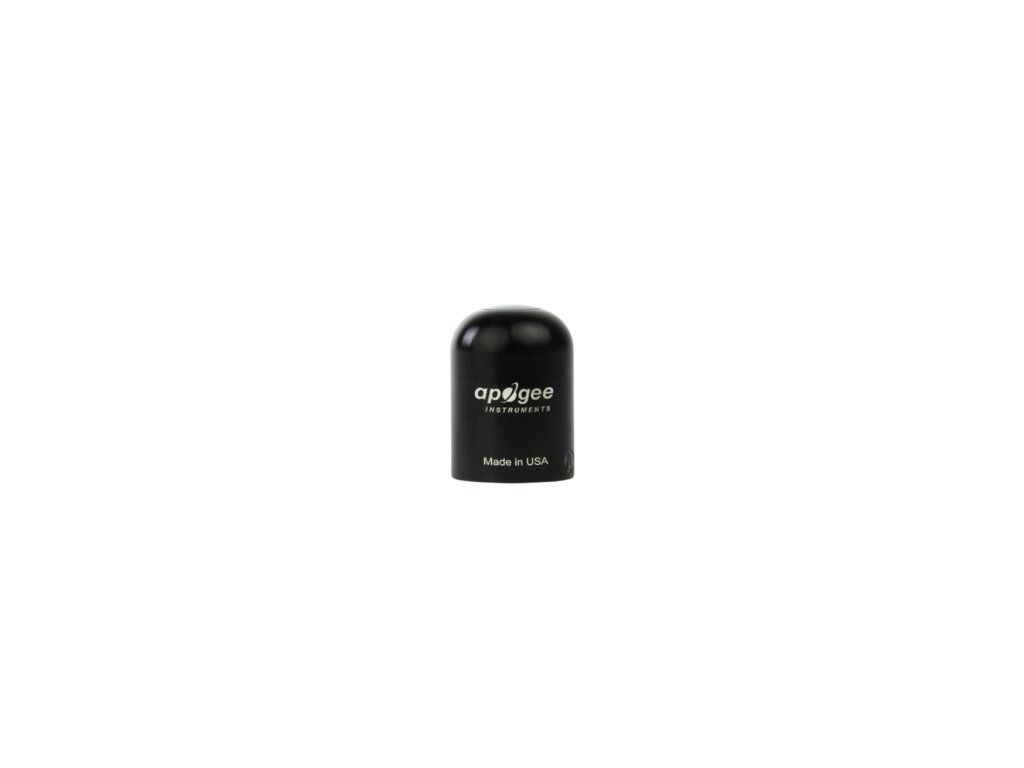

Originálny snímač

Cenovo efektívnejšia možnosť, ktorá funguje skvele pre všetky svetelné zdroje okrem väčšiny LED diód, ktoré vyžadujú použitie korekčných faktorov po meraní na dosiahnutie presných údajov. Originálny Quantum senzor má spektrálny rozsah 410 až 655 nm Senzor je dostupný s ručným meračom s digitálnym displejom ( MQ-210 ) a viacerými analógovými výstupmi pre použitie s dataloggerom alebo voltmetrom.

Pripravené na použitie pod vodou

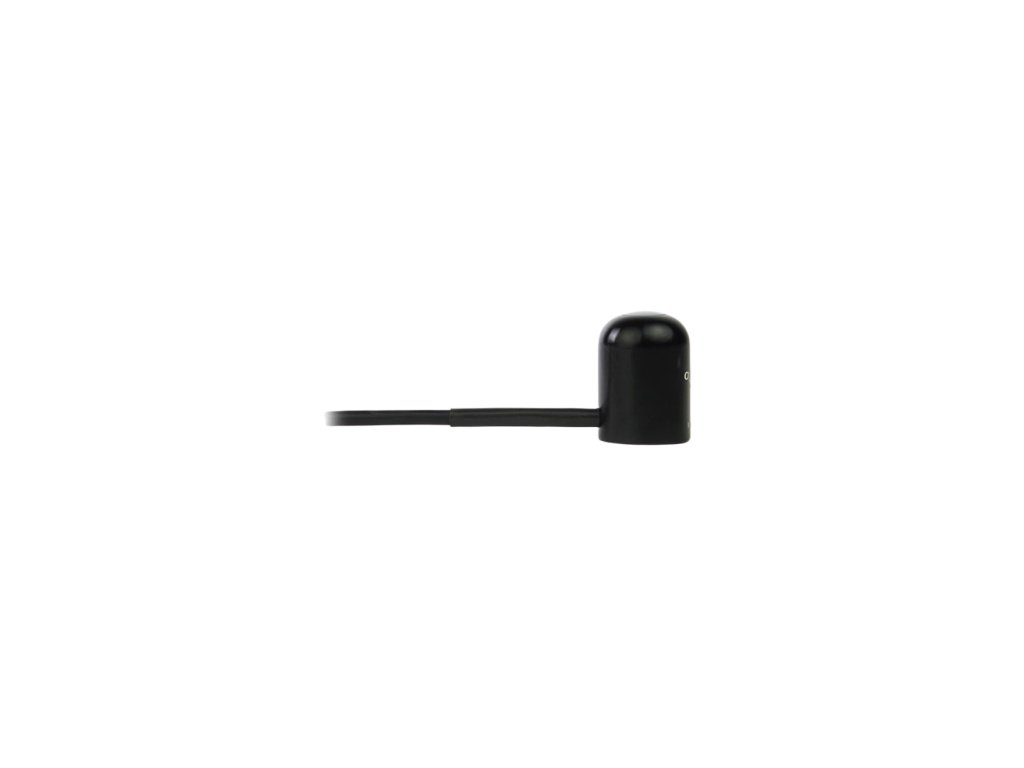

Všetky apogee podvodné kvantové merače a senzory (MQ-210 a -510 a SQ-420 a -520) automaticky korigujú efekt ponorenia alebo majú nastavenie ponorenia, čo umožňuje užívateľovi vykonávať vynikajúce podvodné merania hneď po vybalení z krabice. Senzory sú vybavené vodotesnou hlavou senzora, ktorá je pevne zapuzdrená, aby sa zabezpečilo úplné utesnenie a aby do nej nemohla vniknúť voda a spôsobiť chyby merania.

Merania PAR pod vodou

Kvantové senzory sa čoraz častejšie používajú na meranie hustoty fotosyntetického toku fotónov (PPFD, jednotky µmol m-2 s-1) pod vodou, čo je dôležité pre biologické, chemické a fyzikálne procesy v prírodných vodách a akváriách. Ak sa na meranie pod vodou použije kvantový senzor, ktorý nebol kalibrovaný pod vodou, senzor zobrazí nízke hodnoty.

Tento jav sa nazýva imerzný efekt a vyskytuje sa preto, že index lomu vody (1,33) je väčší ako mimo vody (1,00). Vyšší index lomu vody znamená, že od senzora sa vo vode rozptýli (alebo odrazí) viac svetla ako pri vonkajších meraniach (Smith, 1969; Tyler a Smith, 1970). Čím viac svetla sa odráža, tým menej svetla sa dostane cez difúzor k detektoru, čo spôsobí, že senzor zobrazí nízku hodnotu. Ak sa tento efekt neopraví, merania pod vodou sú len relatívne, čo sťažuje porovnávanie svetla v rôznych prostrediach.

Plnospektrálny kvantový snímač Apogee (model SQ-500) je v spektre presnejší v porovnaní s pôvodným kvantovým snímačom ( model SQ-120 ), ale vďaka unikátnej optike (hlavne tvaru) je efekt ponorenia s novým snímačom väčší. Merania PAR pod vodou zhromaždené pomocou plnospektrálneho snímača možno opraviť vynásobením 1,32; Merania zozbierané originálnym senzorom Apogee by sa mali vynásobiť 1,08*.

Podvodné kvantové merače MQ-210 a MQ-510 už aplikujú korekčný faktor efektu ponorenia na namerané hodnoty prostredníctvom firmvéru merača. Senzory SQ-420 a SQ-520 navyše obsahujú „úpravu ponoru“, ktorá aplikuje korekčný faktor efektu poklesu na hodnoty senzora prostredníctvom softvéru ApogeeConnect. Tieto snímače nevyžadujú po meraní žiadne korekcie.

Funkcia zaznamenávania údajov

Meracie prístroje MQ-210 a -510 zaznamenajú až 99 manuálnych meraní. V režime snímania glukomer meria každých 30 sekúnd. Každých 30 minút glukomer spriemeruje šesťdesiat 30-sekundových meraní a zaznamená priemernú hodnotu. Meracie zariadenie dokáže uložiť až 99 priemerných hodnôt. USB senzory SQ-420 a -520 majú internú pamäť schopnú uložiť 10 000 užívateľom špecifikovaných periodických meraní, ktoré je možné preniesť do počítača, ale integrovaný denný súčet je možné zobraziť len stiahnutím údajov do počítača. Stiahnutie údajov do počítača vyžaduje  kábel na prenos údajov AC-100 (štandardný kábel USB nebude fungovať) a softvér Apogee AMS .

Typické aplikácie

Merania PPFD nad vrchlíkmi rastlín vo vonkajších prostrediach, skleníkoch a rastových komorách, ako aj merania PPFD odrazené alebo pod vrchlíkom (prenášané) v rovnakých prostrediach. Kvantové senzory sa používajú aj na meranie PPFD vo vodnom prostredí, vrátane morských akvárií, kde sa pestujú koraly.

Zapínanie

Solárna montážna konzola AL-120 s vyrovnávacou doskou uľahčuje montáž snímača na stožiar alebo potrubie. Vyrovnávacia doska solárneho senzora  AL-100 sa používa na vyrovnanie senzora, keď je umiestnený na rovnom povrchu alebo je namontovaný na povrchu.
